Сборка двигателя Cummins ISF 2.8: важные требования и ошибки

Cummins ISF 2.8

Сборка двигателя Cummins ISF 2.8 требует точной установки головки блока, коленчатого вала, вкладышей, шатунов, поршней и клапанной крышки. Ошибки в положении деталей, последовательности затяжки или подготовке поверхностей могут привести к утечкам, недостаточной смазке и ускоренному износу.

Ниже собраны основные требования к работе с ключевыми узлами. Конкретные моменты затяжки, углы доворота и допустимые зазоры необходимо брать из ремонтных данных для соответствующего исполнения двигателя.

Подготовка двигателя к сборке

До установки деталей необходимо очистить сопрягаемые поверхности и масляные каналы. На них не должны оставаться части старых прокладок, герметик, масло, грязь и посторонние частицы.

Перед началом работы также проверяют:

комплектность деталей;
отсутствие повреждений резьбы;
состояние уплотняемых поверхностей;
соответствие вкладышей своим посадочным местам;
чистоту масляных каналов;
состояние прокладок и уплотнений;
наличие измерительного и динамометрического инструмента.

Общая компоновка деталей показана в статье «Устройство двигателя Cummins ISF 2.8».

Установка прокладки и головки блока

Сопрягаемые плоскости блока и головки полностью очищают от остатков прежней прокладки и масляных загрязнений. Новую прокладку устанавливают в правильном положении, не перекрывая масляные каналы и каналы охлаждающей жидкости.

Болты головки затягивают по установленной схеме, двигаясь от предусмотренных точек и соблюдая диагональную последовательность. Затяжка выполняется в несколько этапов.

Попытка сразу приложить полный момент может вызвать неравномерное сжатие прокладки. Это увеличивает риск нарушения герметичности, прорыва газов и утечки технических жидкостей.

Устройство соединения подробно рассмотрено в статье «ГБЦ и ГРМ Cummins ISF 2.8».

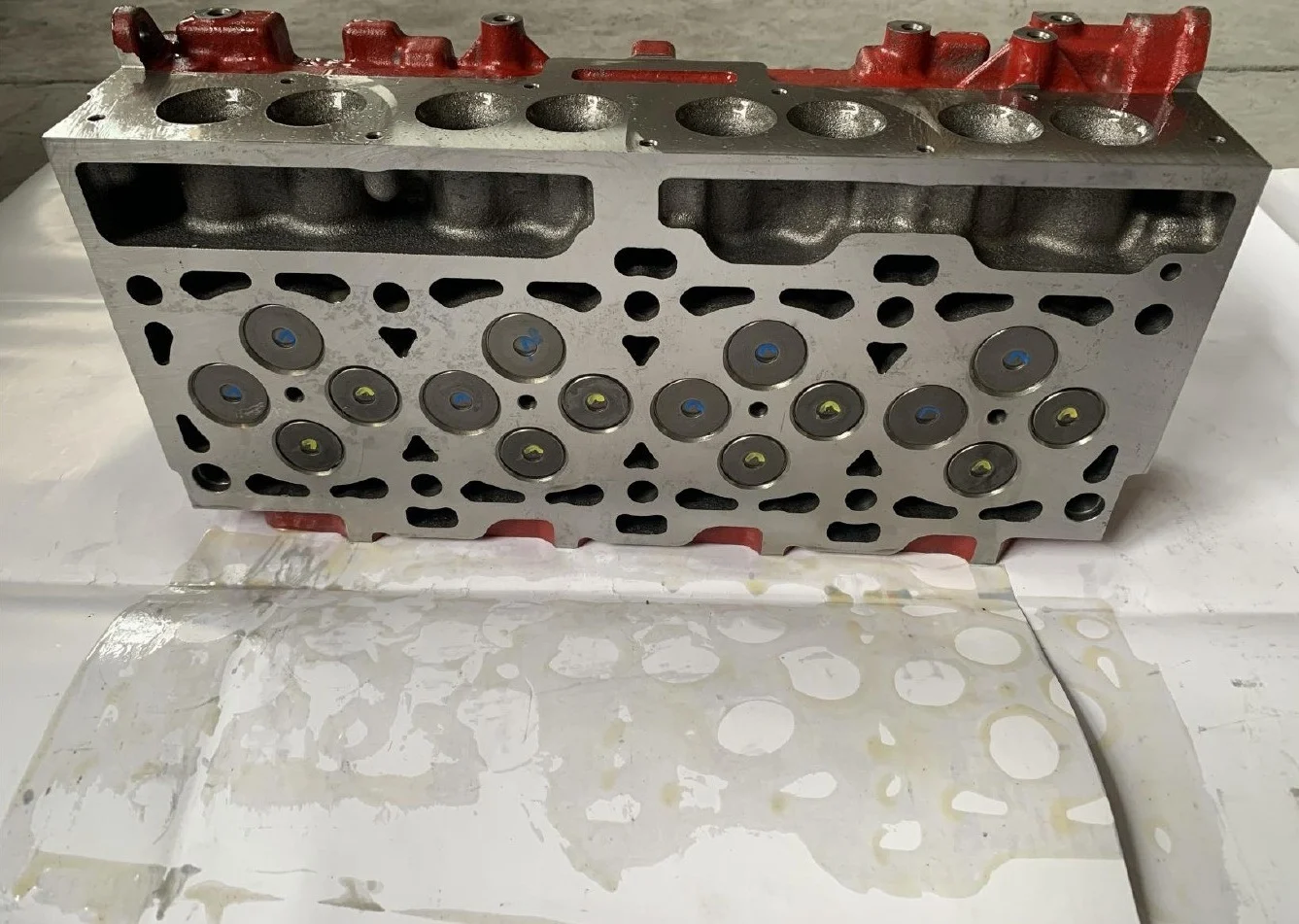

Прокладка головки блока цилиндров Cummins ISF 2.8 — Перед установкой прокладки поверхности головки и блока необходимо полностью очистить.

Сборка коленчатого вала и коренных подшипников

Коленчатый вал Cummins ISF 2.8 установлен на пяти коренных подшипниках. При сборке вкладыши размещают строго в своих постелях, после чего устанавливают вал и крышки коренных опор.

Крышки затягивают с соблюдением последовательности и установленных значений. После затяжки проверяют свободу вращения коленвала.

Проверка осевого зазора

На четвёртой коренной опоре расположены упорные полукольца. После их установки необходимо измерить осевое перемещение коленвала и сравнить результат с допустимым диапазоном.

Неправильный осевой зазор способен привести к посторонним шумам, износу переднего привода и повреждению сальника.

Сборка поршней и шатунов

Шатуны имеют индивидуальные крышки с поверхностями, полученными методом контролируемого раскалывания. Каждая крышка должна устанавливаться только на свой шатун и в исходном направлении.

При работе с шатунной группой нельзя:

переставлять крышки между шатунами;
разворачивать крышку относительно шатуна;
повреждать расколотые сопрягаемые поверхности;
пытаться повторно раскалывать шатун;
собирать узел при заклинивании поршневого пальца.

Полностью плавающий поршневой палец после сборки должен двигаться свободно в предусмотренных посадочных местах.

Положение форсунок охлаждения поршней

До окончательной установки поршней проверяют форсунки охлаждения. Каждая форсунка должна быть направлена в масляную полость соответствующего поршня.

Струя масла должна попадать в заданную область без контакта форсунки с движущимися деталями. Конструкция узла описана в статье «Блок цилиндров, поршни и коленвал Cummins ISF 2.8».

Установка клапанной крышки

Перед установкой клапанной крышки проверяют состояние уплотнительной поверхности и используют исправную прокладку или уплотнительную ленту.

Крепёжные болты затягивают равномерно и по диагонали. Перекос пластиковой крышки может нарушить прилегание уплотнения и стать причиной утечки масла.

Также необходимо проверить встроенный маслоотделитель и убедиться, что его каналы не засорены.

Проверки после сборки

Коленчатый вал вращается без заклинивания.
Осевой зазор коленвала находится в допустимом диапазоне.
Шатунные крышки установлены на свои места.
Поршневые пальцы перемещаются свободно.
Форсунки охлаждения направлены в полости поршней.
Прокладка ГБЦ установлена в правильном положении.
Клапанная крышка не перекошена.
Масляные и охлаждающие каналы не перекрыты.
Все соединения затянуты по установленным параметрам.

Почему нельзя использовать случайные моменты затяжки

Для болтов ГБЦ, коренных опор, шатунов и других нагруженных соединений недостаточно формулировки «затянуть надёжно». Недостаточная затяжка не обеспечивает требуемое прижатие, а чрезмерная может повредить резьбу, крепёж или соединяемые детали.

Значения могут зависеть от исполнения двигателя, типа крепежа и применяемой процедуры. Поэтому точные параметры необходимо проверять по ремонтным данным именно для устанавливаемого двигателя.

Первый запуск после сборки

До запуска необходимо проверить уровень масла, наличие охлаждающей жидкости и герметичность соединений. После запуска контролируют давление масла, отсутствие посторонних шумов и утечек.

Длительная работа нового или отремонтированного двигателя на холостом ходу не рекомендуется. Правила дальнейшей эксплуатации собраны в статье «Обкатка и обслуживание двигателя Cummins ISF 2.8».
